10. Projekt

A kerti gőzmozdony

Mert nincs az az ember, legyen kicsi vagy nagy, akit ne deríteni jókedvre a kályhában lobogó tűz melege, a halkan pattogó parázs hangja vagy a terjengő tábortűz illat egy téli napon. A kerti gőzmozdony projekt pár egyszerű és gyors lépésben segít megalkotnod a kerti mini-kátyhát, aminek garantáltan csodájára jár majd mindenki!

  • Hozzávalók:
  • 4mm-es acéllemez (min. 1.5m x 1.5m)
  • Sarokcsiszoló
  • Flexkorong
  • Fémfűrész
  • Hegesztő mágnesek
  • Minimum 2db tetszőleges (megfelelő teherbírású) fémzsanér
  • 3-4 méteres (minimum 2mm falvastagságú) 10cm átmérőjű fémcső
  • Fém lábú szék
  • Projekt előkészítése:

A projekt megkezdése előtt  ellenőrizzük a munkabiztonsági felszerelésünket. A hegesztés során elengedhetetlenül fontos a megfelelő minőségű munkavédelmi öltözet viselése.

  • Összeszerelés lépésről lépésre:

1. Lépés:

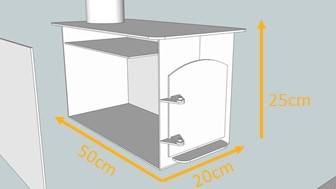

A megvalósítás előtt érdemes időt szentelnünk a készülő kályha megtervezésére. A méreteket mindenki egyéni preferenciák szerint alakíthatja. Az itt leírt esetben a kályhatest méretei 50cm x 20 cm x 25cm.

2. Lépés:

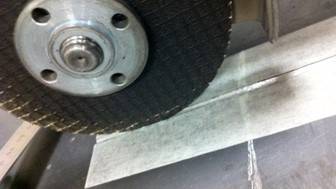

A tervezés után következhet a megvalósítás. Flexkorong és fémfűrész segítségével vágjuk méretre a fémlemezt:

  • Talprész: 50cm x 20 cm
  • Hátlap: 20cm x 25cm
  • 2 oldalfal: 50cm x 25cm
  • Előlap: (2x) 10cm x 25cm

3. Lépés:

Az előlapot képző (2x) 10cm x 25cm-es lemezekből a képen látható módon, közös szimetriatengellyel vágjunk ki egy-egy 7,5cm mélységű és 17cm magasságú ajtó körívet.

4. Lépés:

Ezt követően hegesztőmágnesek segítségével állítsuk össze, majd hegesszük meg a kályhatest alap-, oldal-, hát-, illetve előlapjait.

5. Lépés:

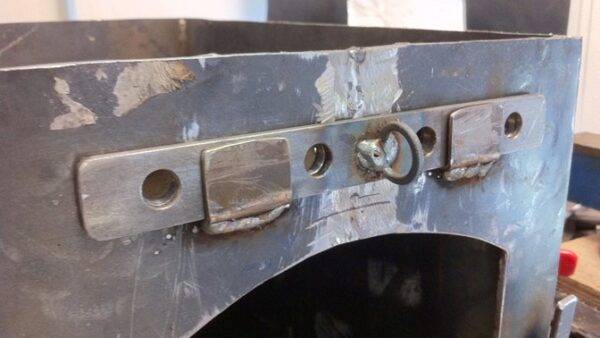

Az összehegesztett előlap ajtó fölötti részén alakítsuk ki a kályha felső szellőzőjét. Lényegében bármilyen nyílászáró megfelel erre a célra, mi mégis a képen látható reteszes tolózsilip valamilyen formáját javasoljuk a hőtágulás okozta problémák megelőzése érdekében.

6. Lépés:

A kályha ajtajának vágjunk ki egy, az ajtókeretbe illő 15cm x 17cm-es fémlemezt majd a rendelkezésre álló fémzsanérok segítségével erősítsük (csavarozva vagy hegesztva) azt a kályha előlapjára. Javasolt a képen látható módon egy reteszt és egy alsó szellőzőt is elhelyezni a kályha ajtaján.

7. Lépés:

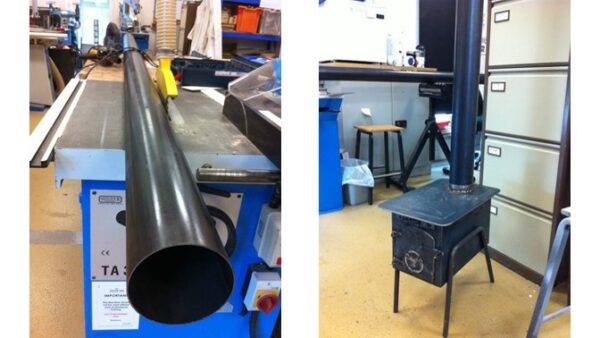

Ezt követően vágjuk ki, majd hegesszük föl a kályha minimum 60cm x 25cm-es fedlapját. A fedlap, hátlap felőli oldalánál a fémcső átmérőjénél nem nagyobb lyukat vágunk. A fémtisztára csiszolt végű fémcsövet pedig, ami ezt követően kéményként funkcionál majd, függőlegesen hozzáhegesztjük a kályha fedlapjához a képen látható módon.

8. Lépés:

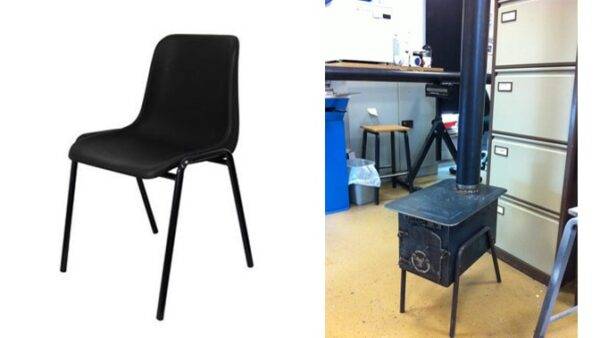

Utolsó simításként rögzítsük a választott szék (vagy más alkalmas tárgy) fémlábait a kályha oldalfalához.

Igény és ízlés szerinti (hőálló) festéssel még egyedibbé tehetjük az elkészült mini-kályhánkat.

9. Lépés:

Dőljünk hátra és élvezzük az új kerti mini-kályhánkban pattogó tűz hangjait egy hideg téli napon.

Gratulálunk a remek munkához!
